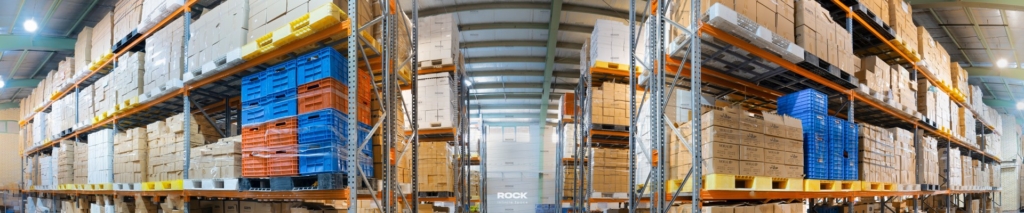

قفسه بندی پالت راک
دسترسی همزمان به تمامی کالاها با قابلیت انطباق در هر فضایی
قفسه بندی پالت راک با در اختیار داشتن طیف متنوعی از انواع ملحقات، یک سیستم بسیار عالی جهت نگهداری انواع بارهای پالتی محسوب می شود.
قفسه پالت راک با قابلیتهای متنوعی که دارد یکی از کاربردی ترین و رایجترین سیستمهای قفسه بندی جهت ذخیره سازی بارهای پالتی محسوب می گردد.
توضیحات تخصصی قفسه بندی پالت راک
در یک تعریف کلی می توان گفت هر کالایی را که بتوان بر روی پالت یا باکس پالت چیدمان نمود و بصورت بار واحد (Unit Load) تعریف نمود، قابلیت نگهداری در سیستم قفسه بندی پالت راک را دارا است.
ساختار و چیدمان قفسه پالت راک در انبار به گونه ای است که بطور همزمان به تمامی سلولها و پالتها دسترسی لازم وجود دارد و به راحتی می توان گذاشت و برداشت تمامی اقلام و کالاهای انبار را بر مبنای اصل FIFO یا FEFO مدیریت نمود.
FIFO: First Input First Output
FEFO: First Expire First Output
قفسه پالت راک در تمامی وجوه خود اعم از عمق، دهانه و ارتفاع دارای تنوع ابعادی بسیار گسترده ای بوده و با توجه به شکل و ماهیت طراحی قطعات آن، قابلیت انعطاف پذیری بالایی جهت نگهداری انواع پالت در ابعاد و وزنهای مختلف را دارا است، از سوی دیگر این سیستم می تواند بصورت ترکیبی با قفسه پانل راک استفاده شده و قابلیتها و مزایای بکارگیری از آن را دو چندان سازد.
عرض راهروهای مورد نیاز در قفسه پالت راک متغیر بوده و کاملا وابسته به نوع ماشین بارگذاری و ابعاد پالت مورد استفاده است ضمن آنکه ارتفاع قابل استفاده در قفسه های پالت راک وابسته به ارتفاع مفید سوله یا انبار و همچنین محدودیت ارتفاع ماشین گذاشت و برداشت بار است.
انواع سیستمهای قفسه بندی پالت راک
بطور کلی در بسیاری از انبارها، از قفسه های پالت راک بصورت تک عمقی استفاده می شود، در حالیکه در برخی موارد، با توجه به مشخصات و ماهیت کالاها می توان از پالت راک دو عمقی استفاده نمود که تاثیر بسیار زیادی در افزایش ظرفیت ذخیره سازی انبار خواهد داشت.

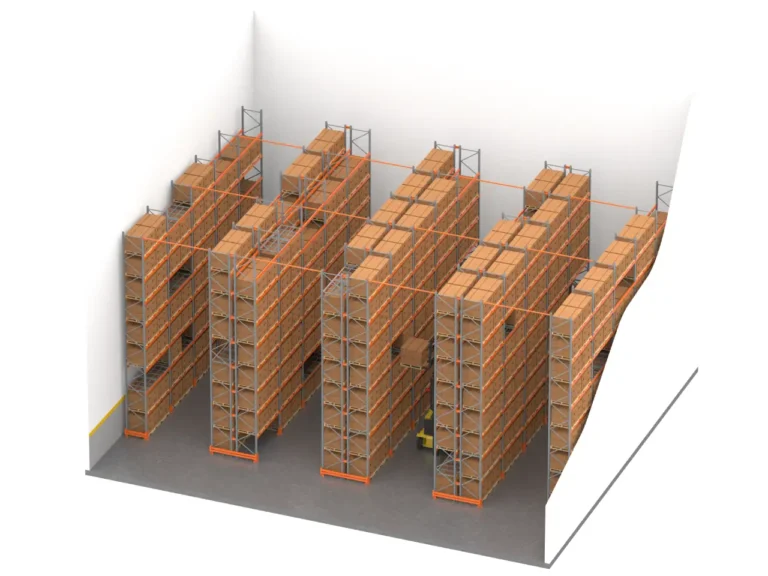

پالت راک تک عمقی
قفسه پالت راک تک عمقی همانطور که از نام آن مشخص است در هر ردیف دارای یک عمق بوده و امکان دسترسی به تمامی پالتها بصورت همزمان میسر است. در این نوع قفسه بندی امکان مدیریت کالا بر حسب FIFO یا FEFO براحتی فراهم می گردد.
| مساحت انبار (متر مربع): | 400 |
| ابعاد پالت (میلیمتر): | 10000(D) * 12000 (L) * 11500 (H) |
| نوع ماشین مورد استفاده: | ریچتراک |
| عرض راهرو (میلیمتر): | 30000 |
| ارتفاع قفسه با بار (میلیمتر): | 126000 |
| ظرفیت انبار (پالت): | 720 |

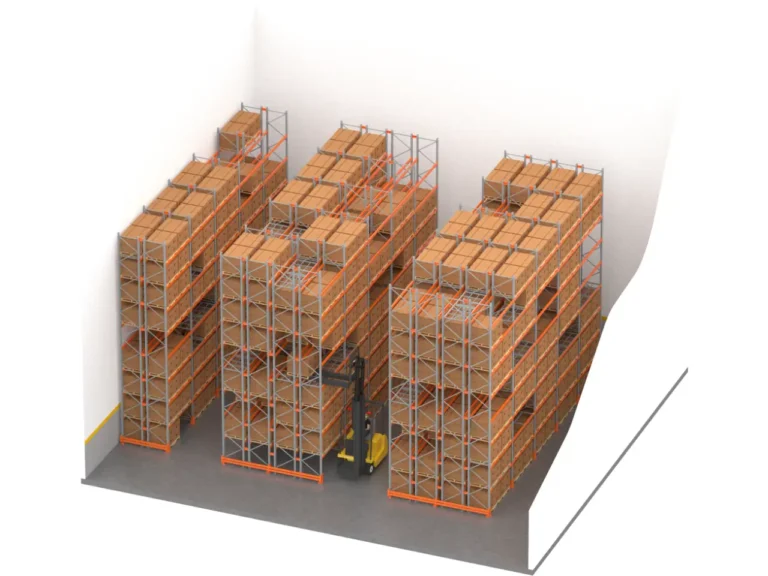

پالت راک دو عمقی
در قفسه پالت راک دو عمقی، هر ردیف قفسه بندی شامل دو عمق بوده که ظرفیت انبارش را به شکل محسوسی افزایش می دهد ولی در این سیستم، صرفا امکان دسترسی به 50 درصد پالتها بصورت همزمان میسر است. به عبارت دیگر در این قفسه بندی جهت دسترسی به پالتهای پشتی (عمق دوم) می بایست ابتدا پالتهای جلویی برداشته شود.
| مساحت انبار (متر مربع): | 400 |
| ابعاد پالت (میلیمتر): | 10000(D) * 12000 (L) * 11500 (H) |
| نوع ماشین مورد استفاده: | ریچتراک با شاخ تلسکوپی |
| عرض راهرو (میلیمتر): | 30000 |
| ارتفاع قفسه با بار (میلیمتر): | 126000 |
| ظرفیت انبار (پالت): | 900 |
انواع جانمایی و چیدمان قفسه بندی پالت راک
یکی از عوامل بسیار مهم در چیدمان قفسه های پالت راک در داخل انبار، عرض راهروی مورد استفاده می باشد که رابطه مستقیمی با نوع ماشین گذاشت و برداشت بار دارد. استفاده از ماشینهای نسل جدید در انبار با تکنولوژیهای به روز، علاوه بر کاهش عرض راهروی مورد نیاز، امکان استفاده از ارتفاع بیشتر قفسه بندی را نیز فراهم می سازد.

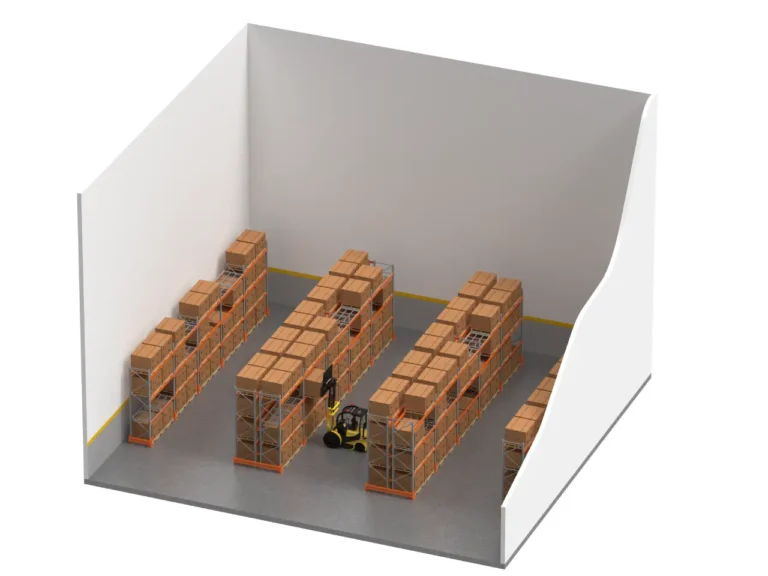

قفسه پالت راک با راهروی عریض
در این نوع سیستم قفسه بندی, عموما از ماشینهای لیفتراک جهت گذاشت و برداشت بار در قفسه ها استفاده میگردد. عرض راهروها تقریبا 4 متر بوده و ارتفاع قفسه ها بسته به نوع لیفتراک مورد استفاده، تا 6 متر نیز می تواند تعریف گردد.
قفسه پالت راک با راهروی کم عرض
در این نوع سیستم قفسه بندی, عموما از ماشینهای ریچتراک جهت گذاشت و برداشت بار در قفسه ها استفاده میگردد. عرض راهروها تقریبا 3 متر بوده و ارتفاع قفسه ها بسته به نوع ریچتراک مورد استفاده، تا 12 متر نیز می تواند تعریف گردد.

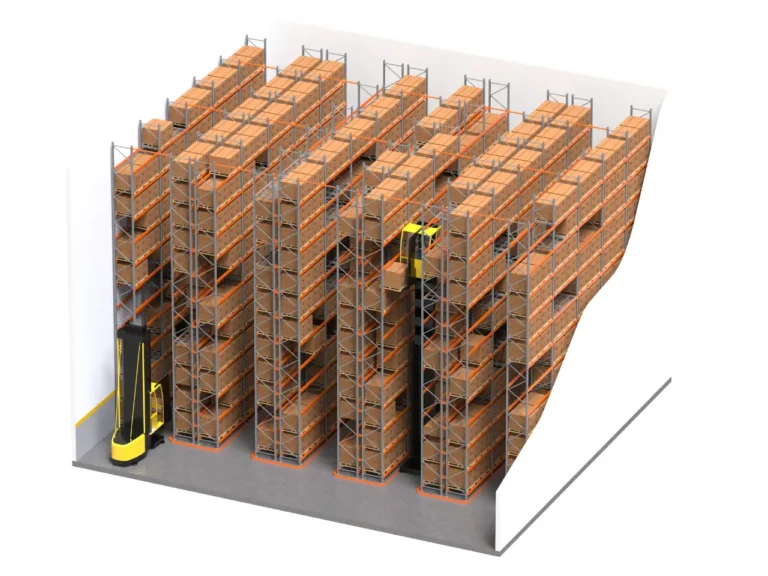

قفسه پالت راک با راهروی خیلی باریک
در این نوع سیستم قفسه بندی, عموما از ماشین های راهرو باریک با نام اختصاری V.N.A جهت گذاشت و برداشت بار در قفسه ها استفاده میگردد. عرض راهروها عموما کمتر از 2 متر بوده و ارتفاع قفسه ها بسته به نوع ماشین مورد استفاده، تا 17 متر نیز می تواند تعریف گردد. استفاده از این سیستم ظرافت و حساسیتهای خاص خود را داشته و استفاده از گایدریل در راهروهای قفسه بندی بعنوان یک اصل می بایست مدنظر قرار گیرد.
لوازم جانبی و تکمیلی پالت راک
زیر پالتی، بازوی تقویت، زیر کویلی، پالت مشبک پروفیلی
این ملحقات و تجهیزات جانبی تکمیلی مانند زیر پالتی، بازوی تقویت، زیر کویلی، پالت مشبک پروفیلی و امثالهم که قابلیت اضافه شدن به قفسه بندی پالت راک را دارند موجب میگردد تا امکان چیدمان و نگهداری کالاهای مختلف در ابعاد و وزنهای گوناگون به صورت ایمن فراهم گردد.
صنایع و کاربری مورد استفاده از قفسه پالت راک
قابلیتهای بسیار زیاد قفسه بندی پالت راک موجب گردیده تا تقریبا تمامی سازمانها و صنایع همچون خودرو سازی، پتروشیمی، نفت و گاز، دارویی، غذایی، آرایشی، بهداشتی و … از این سیستم قفسه بندی استفاده نمایند. سیستم قفسه بندی پالت راک جهت گروه کالاهایی که از تنوع زیادی برخوردار بوده و در عین حال حجم زیادی ندارند، انتخاب بسیار مناسبی است.
محصولات مشابه مکانیزه و هوشمند

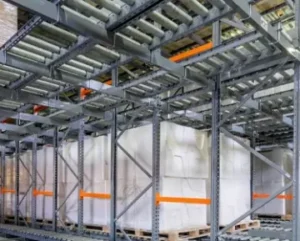

قفسه بندی خود جریان

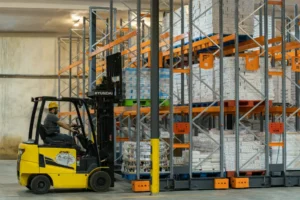

موبایل رک

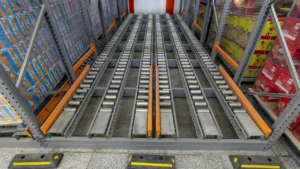

قفسه بندی خودبرگشت رولیکی
محدوده کاربری و ویژگی ها
کاربرد و کارایی قفسه پالت راک
جهت بارهای پالتی
حجم های سنگین و حجیم (عموما از ۵۰۰ کیلو گرم به بالا)
جابجایی بار توسط ماشینهای گذاشت و برداشت بار در انبار مانند لیفتراک یا ریچتراک
مزایای استفاده از قفسه بندی پالت راک
امکان نگهداری هر نوع کالا بصورت بار واحد (Unit Load)
دسترسی صد در صد به تمامی کالاها
مدیریت گذاشت و برداشت کالاها بر مبنای اصول FIFO و FEFO
امکان استفاده بهینه از فضا با کاهش عرض راهروهای عبوری (جهت ماشینهای انبار)
حداکثر انعطاف پذیری در نگهداری انواع کالاها به لحاظ وزن و ابعاد
امکان استفاده حداکثری از ارتفاع
قابلیت تنظیم ارتفاع کفه ها از یکدیگر به میزان دلخواه
امکان استفاده از دهانه ها و عمق های مختلف
نصب سریع و ایمن با قابلیت اتصال فاق و زبانه (جهت ستون و بازوها ) و اتصال پیچ و مهره ای (جهت اجزای قاب)
امکان استفاده از محافظ ستون، محافظ قاب و گاید ریل جهت ایمنی بیشتر سیستم قفسه بندی
قابلیت اجرای ترکیبی با قفسه بالکی راک
قابلیت افزایش ظرفیت انبار با اجرای سیستم قفسه بندی پالت راک دو عمق (Double Deep)
قابلیت افزایش ظرفیت انبار با کاهش عرض راهروها (Narrow Aisle)
مزایای استفاده از قفسه بندی پالت راک
پالت راک در برخی موارد دارای محدودیتهای خاصی نیز است از جمله:
الف- راهروهای طراحی شده در قفسه پالت راک موجب می گردد تا فضای بهینه انبار کاهش یافته و پرت انبار بیشتر شود، به همین دلیل بهتر است از ماشینهایی در انبار استفاده شود که به عرض راهروی کمتری نیاز دارند.
ب- جهت چیدمان بار در قفسه پالت راک باید از پالتهای مقاوم استفاده شود و در صورت استفاده از پالتهای ضعیف لازم است از تجهیزات تکمیلی همچون بازوی تقویت یا پالت پروفیلی استفاده گردد.
ج- عمق قفسه پالت راک ارتباط مستقیمی با عرض پالتهای مورد استفاده دارد و در صورت استفاده از چندین نوع پالت با ابعاد مختلف، این موضوع باید مدنظر قرار گیرد.
جدول اطلاعات فنی اجزای قفسه پالت راک
| عمق | از 70 تا 120 میلیمتر |
| دهانه | از 115 تا 400 میلیمتر |
| ارتفاع | تا 1600 میلیمتر |
| تحمل (به ازای هر پالت) | تا 4000 کیلوگرم |
| رنگ اجزا و قطعات | طوسی و نارنجی، پودر الکترواستاتیک |
